Стандарт делит планы эвакуации на четыре типа в зависимости от зоны охвата и назначения. От этого зависят формат, состав обозначений и количество планов на объект:

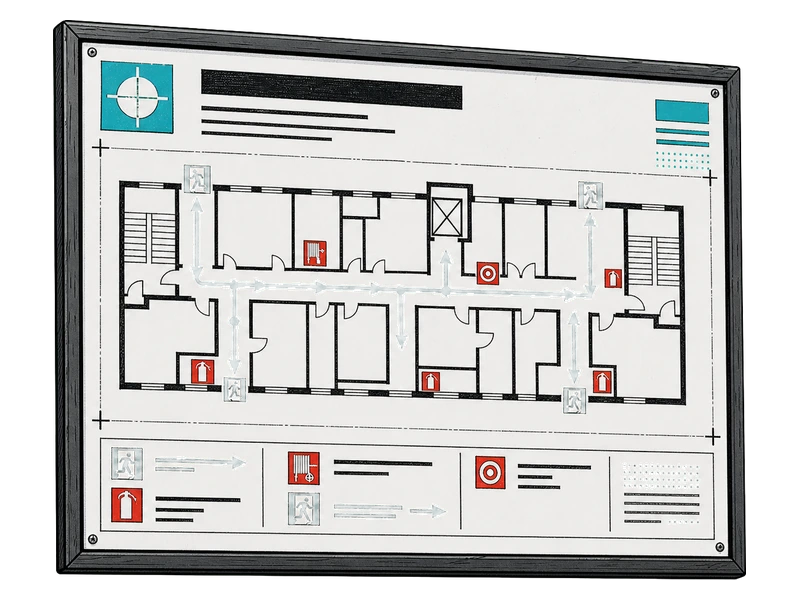

• Этажные. Основной тип — отдельный план на каждый этаж здания. Размещают на видных местах у лестничных клеток, лифтовых холлов и выходов.

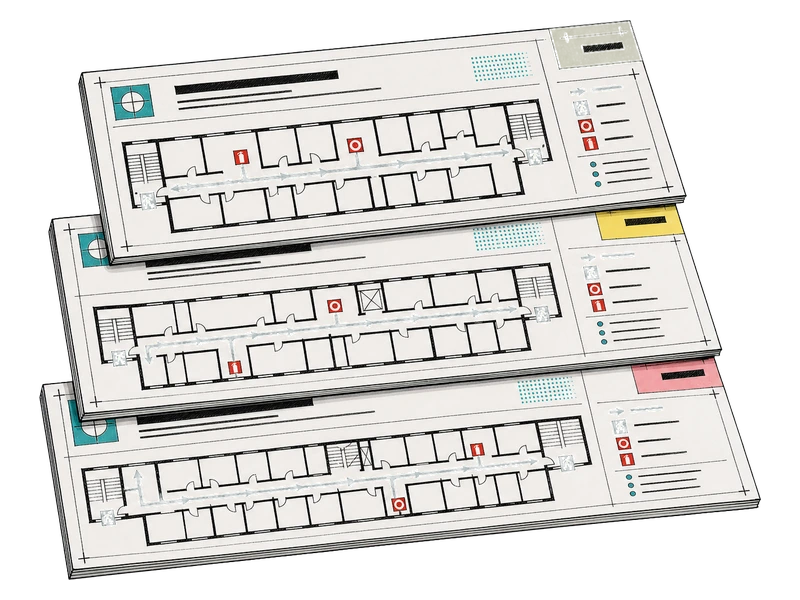

• Секционные. Составляют, когда этаж большой или сложной формы, есть несколько обособленных секций, поэтажные коридоры длиннее 60 м или этаж разделён на пожарные отсеки. Каждая секция получает свой план.

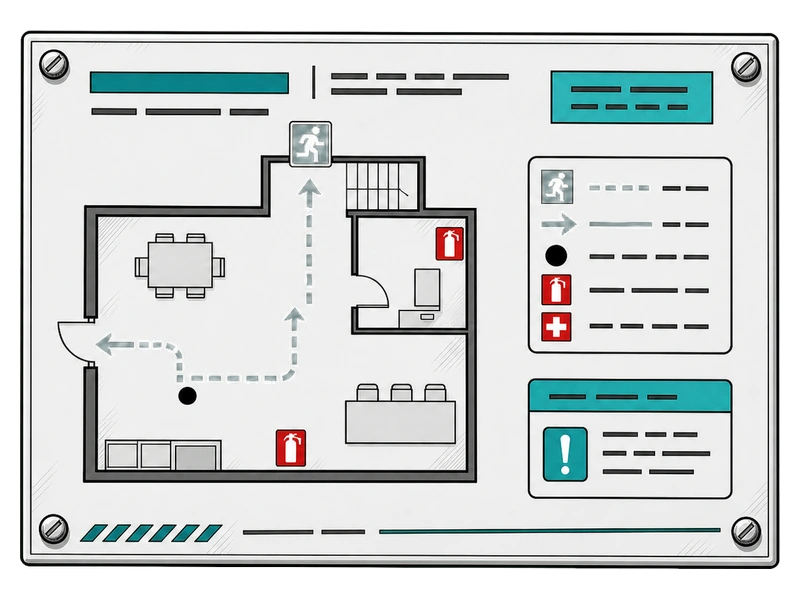

• Локальные. Разрабатывают для отдельных помещений: гостиничных номеров, больничных палат, кабинетов, залов. Показывают пути выхода из конкретной комнаты.

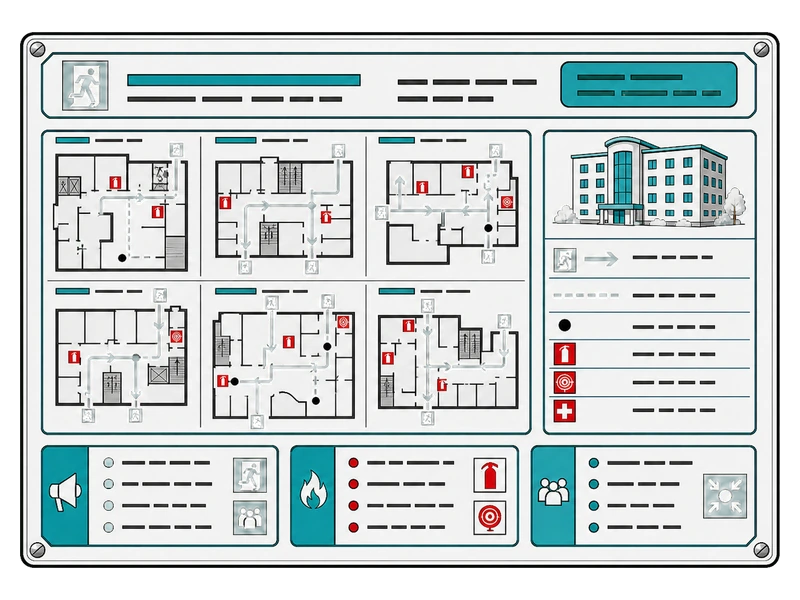

• Сводный (общий). План эвакуации всего здания целиком — для оперативного штаба пожаротушения и службы охраны.

На большинстве объектов нужен комплект: этажные планы плюс локальные для номеров и палат. Мы подскажем нужный набор по типу и площади вашего здания.

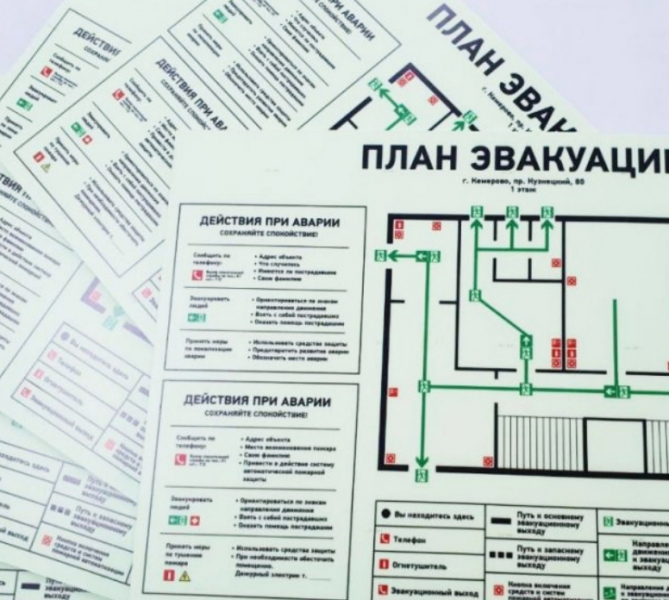

Чтобы план эвакуации прошёл проверку пожнадзора и имел юридическую силу, он должен соответствовать ряду обязательных требований:

• Графическая часть. Точный план этажа с указанием путей эвакуации (основных — сплошная зелёная стрелка, запасных — пунктирная), эвакуационных выходов, мест размещения огнетушителей, пожарных кранов, кнопок извещателей, телефонов и аптечек.
• Текстовая часть. Инструкция о действиях при пожаре, порядок и последовательность эвакуации, обязанности персонала.

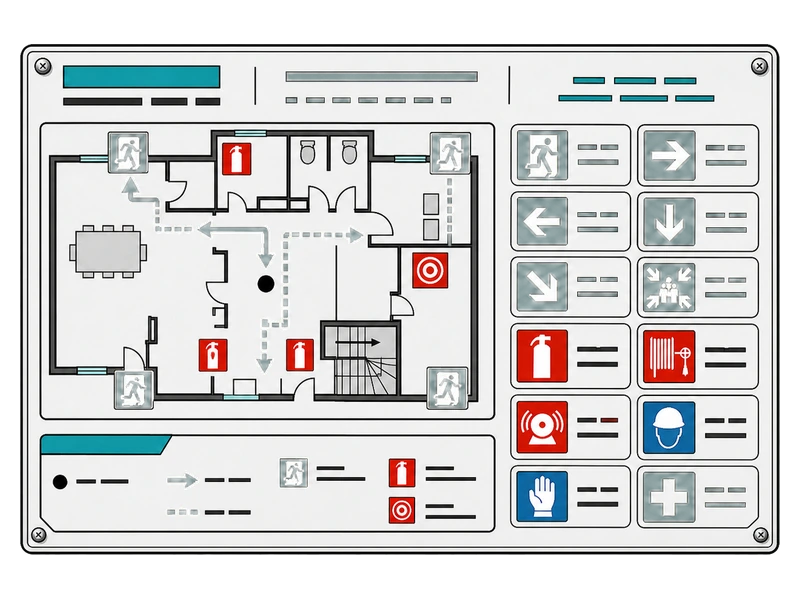

• Условные обозначения. Знаки пожарной безопасности и эвакуации строго по ГОСТ Р 12.2.143-2009 и ГОСТ 12.4.026-2015, с расшифровкой.
• Знак «Вы здесь». Точка фактического местонахождения человека, к которому привязана навигация по плану.
• Подписи. Поля для подписи руководителя и ответственного за пожарную безопасность.

Фотолюминесцентное исполнение для планов эвакуации не опция, а норматив: при отключении света и задымлении план должен оставаться читаемым и выводить людей к выходу.

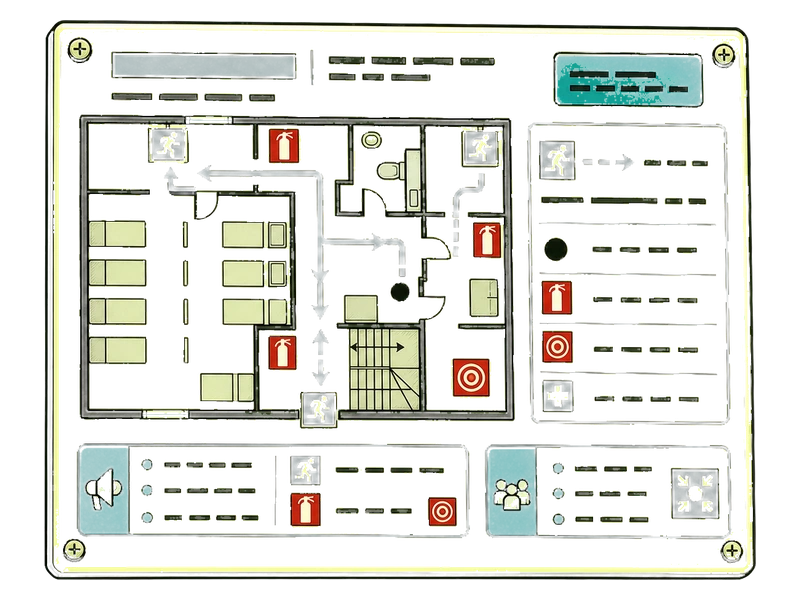

Фотолюминесцентная плёнка ФЭС накапливает свет от обычного освещения и сама светится в темноте несколько часов — без электропитания и проводки. Для планов эвакуации это ключевое требование безопасности:

• при пожаре с задымлением и отключением электричества план продолжает светиться и подсказывает направление к выходу;
• послесвечение работает за счёт заряда от штатных светильников — дополнительное питание и обслуживание не нужны;
• план эвакуации входит в фотолюминесцентную эвакуационную систему (ФЭС) вместе со знаками выхода, направляющими полосами на полу и контурами дверей.

Мы печатаем планы на сертифицированной плёнке ФЭС и при необходимости дополняем их фотолюминесцентными знаками безопасности, чтобы собрать единую эвакуационную систему по всему объекту.

Материал и формат подбираем под место размещения и тип плана:

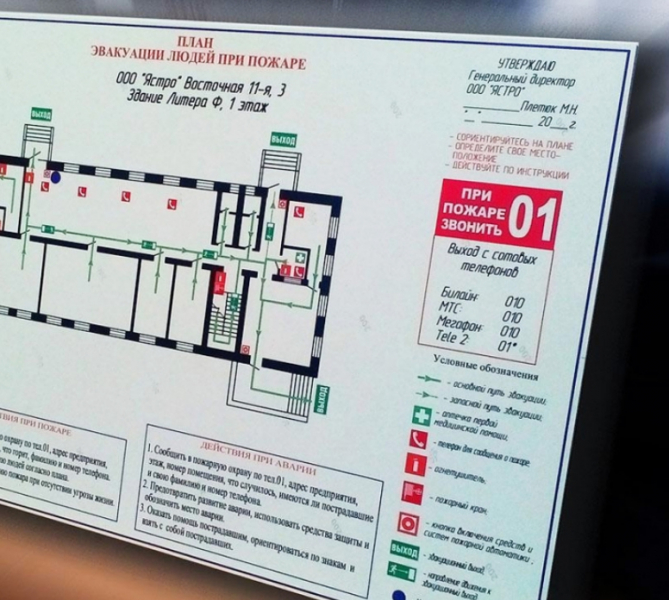

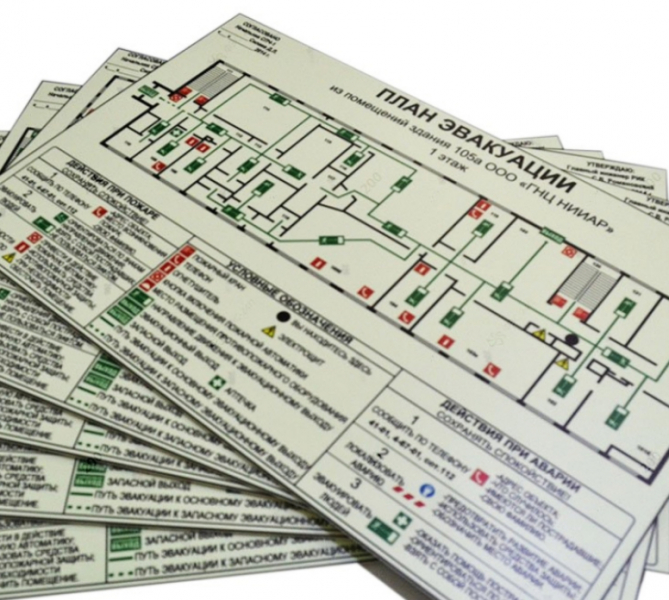

• Фотолюминесцентная плёнка ФЭС. Базовый материал для планов эвакуации — светится в темноте, наклеивается на гладкую поверхность или жёсткую подложку.
• Жёсткий ПВХ-пластик 3–5 мм. Прочная основа для настенного монтажа: на пластик кашируют фотолюминесцентную печать, получается готовый щит, который крепится на саморезы или двусторонний скотч.
• Композит и алюминиевая рамка. Для представительских зон и долговечного размещения — план в защитном профиле с антибликовым стеклом или плёнкой.

Размеры — по ГОСТ Р 12.2.143-2009: этажные и секционные планы изготавливают не менее 600×400 мм, локальные — не менее 400×300 мм. Печать полноцветная, с ламинацией для защиты от истирания и выгорания.

Закрываем весь цикл — от чертежа по плану БТИ до готового щита на плёнке ФЭС, поэтому вам не нужно отдельно искать проектировщика и типографию:

• принимаем ваш поэтажный план БТИ (скан, фото или файл) и обмеряем планировку;
• разрабатываем графическую и текстовую часть, расставляем пути эвакуации и обозначения по ГОСТ;
• согласуем макет с ответственным за пожарную безопасность до печати;
• печатаем на фотолюминесцентной плёнке, кашируем на ПВХ или композит и упаковываем готовый комплект.

Разработка одного плана занимает от 1 рабочего дня, комплект на объект — от 1 до 5 дней в зависимости от числа этажей и помещений. Доставляем по Санкт-Петербургу и отправляем транспортными компаниями в другие регионы.
